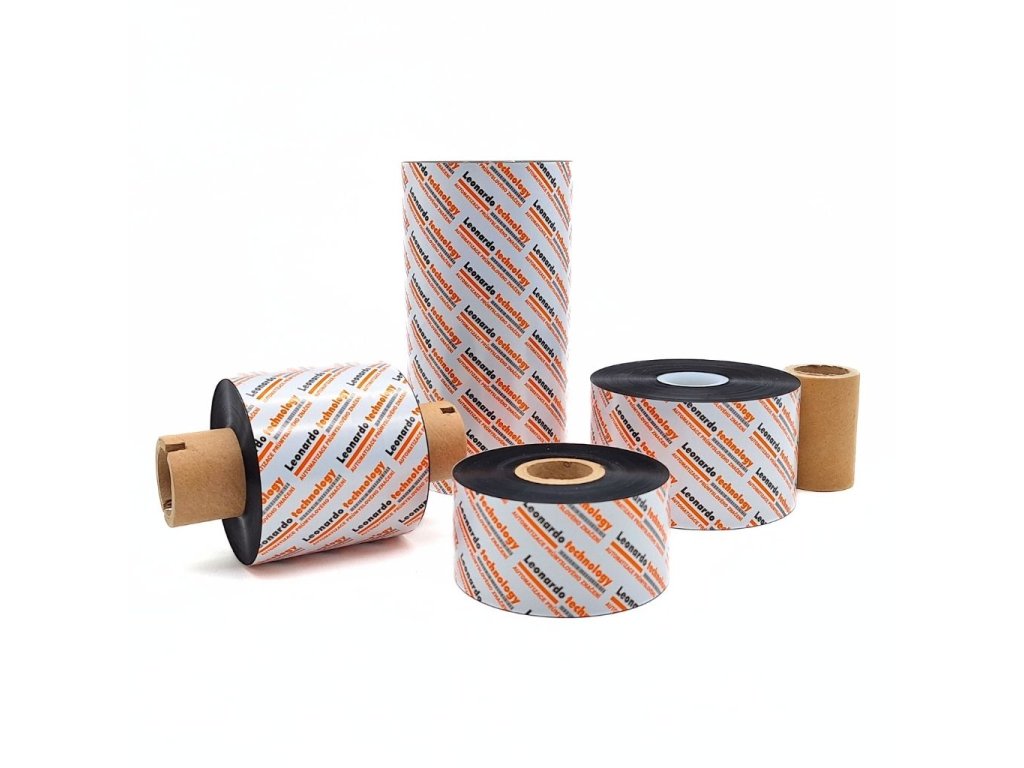

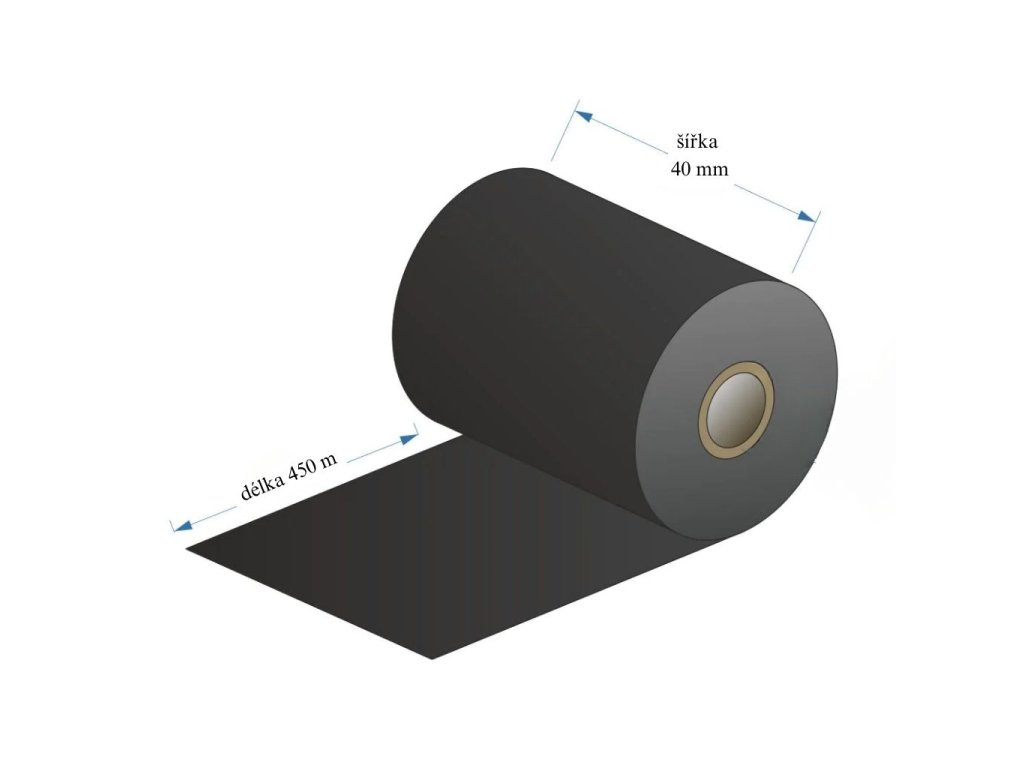

LT BASIC A/FH 040 x 450M - OUT/ČERNÁ

Leonardo technology konvertuje termotransferové pásky na vlastním zařízení z Jumbo návinu 50 km na malé náviny pro tiskárny.

Leonardo technology je výrobcem termotransferových pásek dle vašich požadavků.

Termotransferová fólie, neboli páska, je PET fólie, která má z jedné strany termo-citlivou aktivní vrstvu - inkoust a z druhé strany ochrannou a nosnou silikonovou vrstvu zvanou Backcoating.
Pokud jde o kvalitu tisku, tak je nejdůležitější inkoust. Tato vrstva inkoustu se přenese na potiskovaný materiál, kde velice rychle ztuhne po svém nahřátí tiskovou hlavou a vytváří obraz - potisk. Je několik různých bází inkoustu a tedy typů pásek. Nejběžněji se vyrábí TTR pásky na bázi vosku (wax), ty se používají snad jen na potisk papíru. Na složitější materiály je nutné použít směs vosku a pryskyřice (wax-resin), popřípadě čistou pryskyřici (resin). Platí zde přímá úměra, že čím více pryskyřice, tím vyšší kvalita a odolnost tisku, ale i vyšší cena pásky. Naopak čím více pryskyřice, tím méně kontrastu, potisk je malinko šedivý.

Speciální termotransfer pásky

Vyrábí se i speciální pásky pro tisk odolný vysokým teplotám, rozpouštědlům apod. Ve svých speciálních páskách nalezneme pásku odolnou na isopropylalkohol (IPA), skydrol, vodu, olej, brzdovou kapalinu, benzín a naftu. Musí se ale najít kombinace pro potiskovaný materiál, nelze mít univerzální pásku, která bude schopna jak odolávat chemii, tak i potisku veškerých materiálů. Z potiskovaných materiálů se definuje PP, PE, PET, PVC, BOPP, vinyl, kov, tyvek (PO/PE), medical paper a samozřejmě papír. A i zde papír není jednoznačně jen jeden, může být matný, polomatný, lesklý a nebo taky lakovaný, barvený, válcovaný. Jak je vidět, bez testů na materiál nelze jednoznačně říci, že je termotransferová páska vyhovující pro váš materiál.

Barevnost pásky

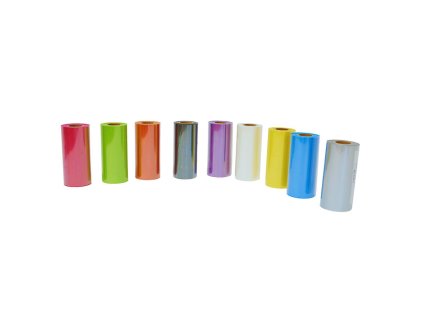

Je definována pigmentem v inkoustu. Je možné mít celou řadu barev od černé, bílé, červené, oranžové, zelené, modré, žluté, fialové, šedé, ale i speciálních metalických barev, jako jsou zlatá, stříbrná.
TTR - termotransferová páska obsahuje ochrannou vrstvu, tvořenou silikonem. Lepší výrobci považují tuto vrstvu za standard a vybavují své fólie touto vrstvou. Poskytuje ochranu tiskové hlavy před rychlým opotřebením a také zajišťuje přesný a ostrý tisk, tisk vysokými rychlostmi a teplotami a zabraňuje také nežádoucím elektrostatickým výbojům, které v důsledku můžou poškodit tiskovou hlavu.
Podle typu tiskové hlavy - near edge nebo flat - je nutné kupovat také termotransferovou pásku. Dále je důležitý návin TTR pásky a to buď OUT nebo IN, kdy je definováno, na jaké straně je inkoust.

Běžné parametry termotransferové pásky jsou:

• Nosná fólie je tloušťky 4,5 μm polyester film/fólie
• Celkové tloušťky do 8 μm
• Barva černá nebo barevná
• Bod tání pro černou pásku je 80°C (dle typu wax, wax-resin, resin, bere se tavení pigmentové vrstvy, ne pásky)
• Optická průhlednost, tedy spíše neprůhlednost, je větší jak 90%
• Optická odrazivost je větší jak 1.7- skladovat od 5°C do 35°C (relativní vlhkost 10% až 80% nekondenzující)
• Rychlost tisku okolo 12 palců/sec (305 mm/s)
• Potřebná energie pro přenos inkoustu na materiál 20 mJ/mm²
• Poměr vosku a pryskyřice je např. pryskyřice 10%, vosk 75%, uhlíková čerň 15% (vrstva některé pryskyřice je rozpustná ve vodě)
• Barvivo je uhlíková čerň, což je v systému chemických látek a ES číslo 1333-86-4 215-609-9
• Páska nevzplane ani do 300°C
• Likvidace pásky je jako běžný kancelářský odpad
• Hmotnost je přibližně 1000 kg/m³
• Identifikace pásky je jako: Thermal Transfer Ribbon Union Chemicar UN 230 (23G5S9)

Složení termotransferové pásky a určení její vhodnosti použití BASIC VOSKOVÉ (WAX)

• vhodné pro potisk většiny matných, hlazených i natíraných papírových etiket
• dobrá kvalita tisku většiny typů čárových kódů
• nízká energetická náročnost tisku
• malá odolnost vůči otěru, vysokým teplotám a chemickým látkám
• nízké náklady na potisk etiket

STANDART VOSK-PRYSKYŘIČNÉ (WAX/RESIN)

• vhodné pro potisk hlazených, natíraných a některých plastových materiálů
• vysoká kvalita tisku (drobný text, grafika)
• vyšší odolnost vůči oděru než u voskových fólií
• potisk na PE, PP
• nízká energetická náročnost tisku
• vyšší odolnost vůči extrémním (vyšším, nízkým) teplotám
• dobrá odolnost vůči rozpouštědlům

PREMIUM PRYSKYŘICE (RESIN)

• vhodné pro potisk grafických, lakovaných, fóliových, plastových etiket
• vhodné na potisk syntetických a speciálních materiálů
• vysoká oděruodolnost
• potisk na PE, PET, PES, PP a PVC
• potisk textilních štítků (nylon, polyester, satén)
• velmi dobrá odolnost vůči chemikáliím a vysokým teplotám (až do 500°C)
• potisk těmito páskami nahrazuje nutnost následné laminace etiket
• řešení náročných a nestandartních aplikací

Pro určení nejvhodnější ttr pásky, je důležité zjistit správné údaje o tiskárně

• typ tiskárny, značka
• rozlišení tiskárny (90dpi, 180dpi, 360dpi, 600dpi)
• tiskárna s plochou – FLAT hlavou
• tiskárna s NEAR EDGE – šikmou hlavou
• směr návinu
  - IN (barva je směrem k vnitřní straně role) (tiskárny jako Datamax, CAB , Sato)

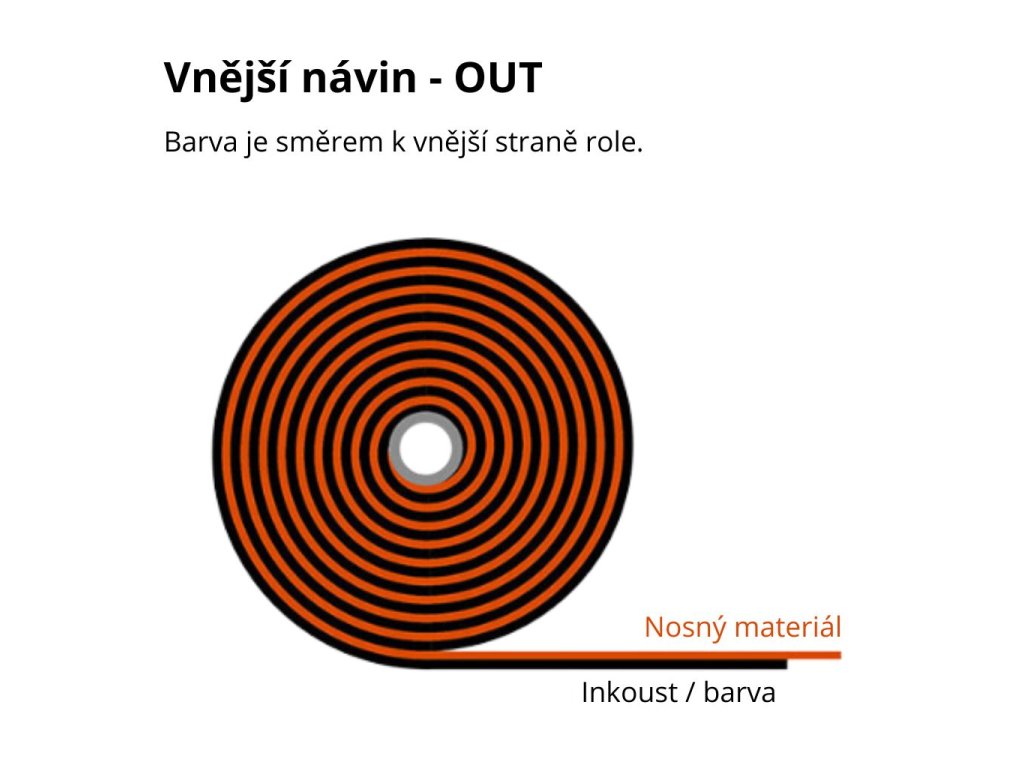

  - OUT (barva je směrem k vnější straně role) (Zebra Eltron, Intermec)
• rychlost tisku, rychlost odvinu pásky
• typ dutinky (plastové, speciální, se zářezy a nebo bez zářezů)
• průměr dutinky, většinou se udává v palcích, tedy 1'' (25mm) nebo 0,5'' (12mm)
• šířka pásky (vhodné volit takovou šíři pásky, aby byla minimálně tak široká, jako je zvolená etiketa, aby se zabránilo poškození tiskové hlavy, takzvaným odfrézováním plochy ostrou hranou etikety)
• délka návinu nebo maximální průměr role, který se ještě vejde do tiskárny
• kvalita materiálu etiket (papír, plast, hliník)
• kvalita a typ lepidla etikety (s nízkou adhezí nebo s vysokou adhezí)
• požadavky kladené na odolnost tisku (chemická, tepelná odolnost)
• tištěná data jako je čárový kód, 2D kód
• barvu pásky, jako jsou přímé barvy, procesní barvy, metalické
• zlatá a stříbrná, všeobecně metalické barvy
• speciální aplikace (textilní materiály, plastové karty, obalový fóliový materiál, plastové štítky pro zahradnictví, apod.)
• speciální security printing, barvy viditelné jen pod UV světlem

Barevnosti TTR pásek a jejich odstín v Pantone:

Vlastnosti termotransfer pásky dle nastavení pro tiskárnu:

Při testování kvality se ověřují především tyto vlastnosti:

• odolnost vůči oděru
• odolnost vůči UV záření
• odolnost vůči rozpouštědlům
• odolnost vůči chemickým látkám
• odolnost vůči vysokým nebo nízkým teplotám

Dalšími důležitými parametry jsou:

• bod tavení (od něj závisí nastavení potřebné teploty tisku na tiskárně)
• citlivost (projevuje se tmavším nebo jemnějším výsledkem tisku)
• schopnost přenášení barviva při vysokých rychlostech
• poměr pigmentů ve složení barvicí pásky
